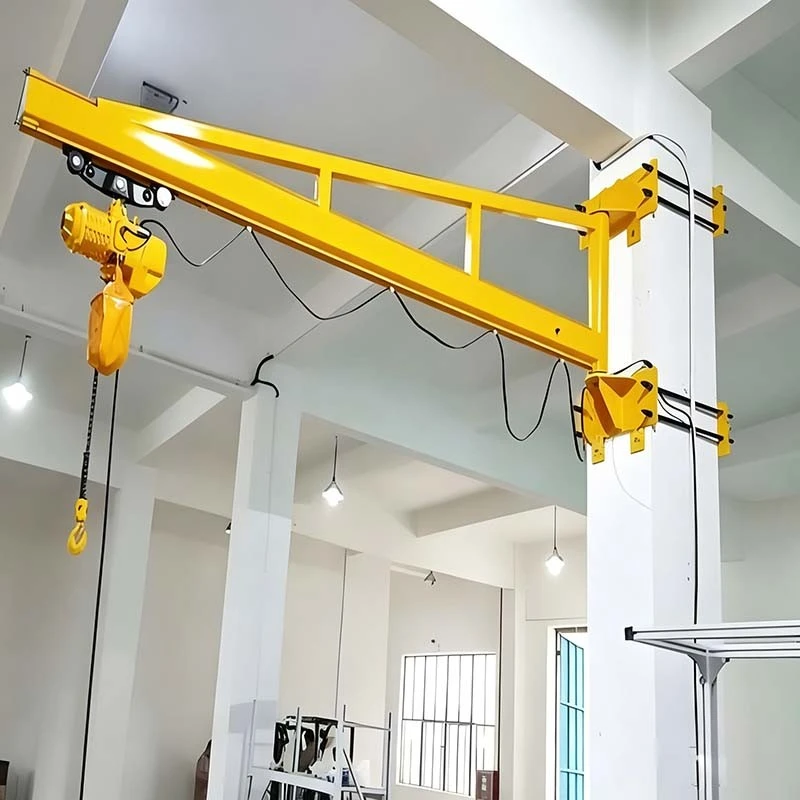

قوس الجدار الجيب كرين

رافعة ذراعية مثبتة على الحائط بقضيب ربط لأعمال الرفع الصناعية

تقوم Kino Cranes بتطوير الرافعات الجيبية ذات الحامل الجداري كمعدات رفع ثابتة-موفرة للمساحة-مخصصة لمناولة مواد المصانع على طول خطوط الإنتاج وأعمدة البناء وخلجان الورش. مدعومة بقضيب ربط واحد مثبت على هياكل البناء، يمكن لهذه الرافعة الجيبية أن تدور حتى 200 درجة. يساعد تصميم الحمولة الخاملة خفيف الوزن المصانع على تقليل تكاليف الشراء، مما يجعله خيار رفع فعال من حيث التكلفة-لورشة العمل والمستودعات وورشة التجميع-مهام رفع البضائع بالموقع.

ما هي الرافعة ذات القوس الجداري؟

تُسمى أيضًا الرافعة ذات ذراع الربط، يتم تثبيت آلة الرفع الثابتة هذه على الجدران الخرسانية الموجودة أو الأعمدة الفولاذية الهيكلية. وعلى عكس-الرافعات الجيبية القائمة بذاتها، فهي لا تتطلب أساسًا أرضيًا مستقلاً للتركيب. يحصل ذراع الرافعة الأفقي على دعم ثابت من قضيب ربط مائل مثبت في مواضع أعلى على الجدار، والذي ينقل جميع أحمال العمل إلى هياكل البناء الأصلية لتقليص أثر التثبيت ونفقات البناء الإجمالية.

الأجزاء الهيكلية الرئيسية مذكورة أدناه:

• ذراع الرافعة (شعاع I- / شعاع H-):العارضة المحملة للحمل الأفقي-مزودة برافعة متحركة وعربة. يمكن للمستخدمين اختيار الفولاذ الكربوني أو الألومنيوم خفيف الوزن بناءً على متطلبات سعة التحميل الفعلية.
• قضيب التعادل:شريط شد فردي بأسنان نهاية- مزدوجة، مناسب لتسوية الحقل والضبط الأفقي لذراع الرافعة. إنها تتحمل قوة رد فعل تصاعدية وتحافظ على مستوى ذراع الرافعة أثناء التشغيل.
• تجميع قوس الجدار:تجهيزات فولاذية على شكل مثبتة على الحائط أو العمود عبر وصلات الترباس. تستخدم جميع الوصلات الهيكلية إعداد مسمار القص المزدوج بدون لحام موضع الشد- لضمان استقرار الاتصال.
• تجميع التناوب:وهي مزودة ببطانات برونزية وحلقات دفع برونزية مشبعة بالزيت- لتحقيق دوران يدوي سلس وتحديد موضع قطع العمل بدقة.

تحديد

المواصفات قابلة للتخصيص. اتصل بالفريق الهندسي لـ Kino Cranes للحصول على التكوينات الخاصة بالتطبيقات-.

الميزات والمزايا الرئيسية

 تركيب اقتصادي

تعمل الرافعات الجيبية ذات الحامل الجداري على التخلص من الحاجة إلى أعمدة قائمة بذاتها أو أساسات مثبتة على الأرض-. ومن خلال نقل الأحمال مباشرة إلى أعمدة المبنى الحالية أو الجدران المسلحة، يتم تقليل وقت التركيب وتكاليف الهندسة المدنية بشكل كبير.

 السعة المقدرة الكاملة عند الخطاف

يأخذ التصميم الهيكلي الوزن الساكن للرافعة والعربة (ما يصل إلى 15% من سعة الرافعة) وأحمال الصدمات الديناميكية (ما يصل إلى 25% من السعة). وهذا يعني أن السعة المقدرة الكاملة متاحة عند الخطاف-بدون تخفيض.

 عملية سلسة ودقيقة

يعمل الوزن الساكن المنخفض لذراع الرافعة، إلى جانب البطانات-البرونزية الدقيقة وغسالات الدفع، على تقليل مقاومة الدوران. يمكن للمشغلين تحديد موضع الأحمال بدقة بأقل جهد بدني، حتى مع السعة القصوى.

 الموثوقية الهيكلية

يتم تشكيل جميع تركيبات الدعامات وتثبيتها بمسامير-ولا يتم لحامها بالشد. توفر وصلات الترباس في القص المزدوج عامل أمان أعلى وتسمح بالفحص الميداني بدون معدات متخصصة. يتم توفير تجهيزات التشحيم في جميع نقاط الخدمة لإجراء الصيانة المباشرة في-الموقع.

 تعديل المجال السهل

يتم تثبيت قضيب الربط الفردي يدويًا-من كلا الطرفين، مما يتيح ضبط تسوية ذراع الرافعة وضبط المحاذاة باستخدام الأدوات اليدوية القياسية. تسمح محطات توقف العربات المتحركة بتغييرات تكوين الامتداد دون اللحام أو القطع.

التطبيقات

تخدم الرافعات الجيبية ذات الحامل الجداري من كينو العديد من قطاعات الصناعات الثقيلة على النحو التالي:

1. خطوط إنتاج الآلات:الرفع المحلي للأدوات الآلية ومحطات التجميع ومناضد الفحص على طول جوانب جدران المصنع.
2. رفع ملحق خليج ورشة العمل:قم بتكوين مناطق الرفع الفارغة التي لا يمكن الوصول إليها بواسطة الرافعات المتحركة العلوية وأنظمة الرفع الأحادية.
3. مصنع تصنيع المعادن:نقل المواد بالقرب من طاولات القطع ومعدات الثني واللحام بجانب أعمدة البناء.
4. المستودعات والساحة اللوجستية:تحميل وتفريغ البضائع بجانب جدران الرصيف ومصفوفات الأعمدة.
5. ورشة إصلاح المعدات:محركات الرفع، وعلب التروس، وقطع الغيار الضخمة للصيانة في ورش ذات مساحة ضيقة-.

متطلبات التثبيت

قبل تحديد الرافعة الجيبية ذات الحامل الجداري، تأكد من استيفاء الشروط التالية:

• الكفاءة الهيكلية:يجب أن يكون جدار أو عمود التثبيت قادرًا على دعم الوزن المشترك للرافعة والحد الأقصى للحمل المقدر وجميع القوى الديناميكية. يوصى بإجراء تقييم إنشائي من قبل مهندس مؤهل.
• التخليص العلوي:يجب أن توجد مساحة رأسية كافية فوق قوس ذراع الرافعة لاستيعاب قضيب الربط القطري ووصلة الدعامة العلوية الخاصة به. يعتمد الحد الأدنى للخلوص على مدى ذراع الرافعة وهندسة قضيب الربط.
• الإمداد الكهربائي (إذا كان مزودًا بمحرك):بالنسبة للدوران الذي يعمل بالطاقة أو تكوينات العربة الآلية، تأكد من إمكانية توجيه مصدر الطاقة المناسب وأسلاك التحكم إلى موقع التركيب.

توفر Kino Cranes إرشادات التثبيت الكاملة-ودعم التشغيل في الموقع من خلال فريق التثبيت الخارجي ذو الخبرة.

لماذا تختار رافعات كينو

بفضل ما يزيد عن 15 عامًا من الخبرة في تصنيع الرافعات، ومنشأة إنتاج تبلغ مساحتها 280-فدانًا، وأكثر من 1200 موظف-بما في ذلك مهندسين وفنيين في 180+ - تقدم Kino Cranes رافعات ذات دعامات جدارية تلبي معايير الجودة الدولية.

• معتمد من CE/ISO– جميع المنتجات حاصلة على شهادة CE وISO. يتم الحصول على المكونات الحيوية من علامات تجارية معروفة عالميًا بما في ذلك ABB، وSEW، وSiemens، وSKF، وNSK.
• الهندسة المخصصة– يمكن تخصيص طول ذراع الرافعة، والسعة، ومواد ذراع الرافعة، والمحرك وفقًا للمتطلبات الخاصة بالموقع-. تتوفر خدمات تصنيع المعدات الأصلية وأوديإم.
• الوصول العالمي– تم بيع الرافعات إلى 50+ دولة مع 4 مكاتب خارجية تقدم الدعم المحلي.
• نهاية-إلى-إنهاء الخدمة– بدءًا من التصميم والتصنيع وحتى التسليم والتركيب والتشغيل وصيانة ما بعد البيع-.

الأسئلة المتداولة

س: الاختلافات بين الرافعة الجيبية ذات قوس الجدار والرافعة الجيبية الكابولية على الحائط؟

تستخدم الرافعة الجيبية ذات قوس الحائط قضيب ربط مائل لدعم ذراع الرافعة العلوي وتحول الحمل الرأسي إلى قوة شد القضيب. نوع الكابولي يلغي هيكل قضيب التعادل. يعتمد ذراع الرافعة فقط على حامل الحائط الذي يتحمل الحمل الرأسي بالإضافة إلى عزم الانحناء بشكل متزامن. تحقق الرافعة الجيبية ذات الحامل الجداري امتدادًا أطول ووزنًا أخف لذراع الرافعة ولكنها تتطلب مساحة علوية محجوزة لتركيب قضيب الربط.

س: ما هي السعة القياسية والامتداد للرافعة ذات الذراع الجدارية التي توفرها رافعة كينو؟

نطاق التحميل القياسي: 250 كجم ~ 5 طن، أقصى مدى يصل إلى 9 أمتار. يتوفر التصميم المخصص غير القياسي بناءً على طلب العميل بعد تدقيق الجدوى الهيكلية.

س: هل يمكن للمستخدمين تجهيز نظام القيادة الكهربائية على الرافعة الجيبية ذات قوس الحائط؟

نعم. التدوير اليدوي هو التكوين القياسي؛ يعد الدوران الذي يعمل بالطاقة وعربة المحرك بمثابة ترقيات اختيارية. يوصى بالإعداد الكهربائي للتشغيل بترددات عالية- أو للحمل الذي يزيد عن 2 طن لتخفيف إجهاد المشغل.

س: ما هو نوع الجدار/العمود الذي يناسب تركيب الرافعة؟

يجب أن تكون قاعدة التثبيت عبارة عن جدار خرساني مسلح مؤهل أو عمود فولاذي أو عمود خرساني قادر على تحمل الأحمال المجمعة الساكنة والديناميكية. يمكن لفريقنا الهندسي إنهاء الاختبار الهيكلي وتقديم اقتراحات التركيب المستهدفة بناءً على رسم المبنى الخاص بك.

س: ما هي مساحة الإرتفاع اللازمة لتركيب قضيب التعادل؟

يمتد قضيب الربط قطريًا من طرف ذراع الرافعة إلى نقطة التثبيت الأعلى على الحائط. عادةً ما تكون الخلوص 1.5 إلى 3 أمتار فوق السطح العلوي لذراع الرافعة، ويعتمد الارتفاع الدقيق على مدى ذراع الرافعة وزاوية تركيب القضيب. نحن نقدم رسمًا تفصيليًا للأبعاد خلال فترة عرض الأسعار للتحقق المسبق من العميل-.

س: يتم تسليمها كآلة كاملة أو أجزاء مقسمة؟

يتم تعبئة الرافعات الجيبية ذات الحامل الجداري في مكونات منفصلة معيارية لخفض تكلفة النقل؛ تستخدم جميع التجميعات الميدانية وصلة الترباس بدون اللحام الميداني. يمكن إرسال فريقنا الهندسي إلى-التجميع والمحاذاة والتشغيل النهائي في الموقع.

س: محتوى الصيانة الدورية؟

تشتمل الخدمة اليومية على التشحيم الدوري للجلبة الدوارة وغسالة الدفع عبر تركيبات التشحيم المعدة مسبقًا، والفحص البصري المنتظم للتأكد من إحكام المسمار واختبار شد قضيب الربط. سيتم تسليم دليل الصيانة التفصيلي مع كل رافعة جاهزة.

س: هل تتوفر خدمة ما بعد-البيع خارج سنغافورة؟

لقد قمنا بتسليم الرافعات إلى أكثر من 50 دولة وندير أربعة مكاتب خارجية. تتوفر خدمات التثبيت والتشغيل والصيانة العالمية في-الموقع، اتصل بنا لتأكيد دعم الخدمة المحلية.

طلب عرض أسعار

تقوم Kino Cranes بتصنيع الرافعات ذات الذراع الجدارية بسعات تصل إلى 5 أطنان وتمتد حتى 9 أمتار. تتوفر التكوينات المخصصة للظروف الهيكلية المحددة أو المتطلبات البيئية أو معايير الصناعة عند الطلب.

لمناقشة طلبك أو طلب عرض تفصيلي، اتصل بفريقنا الهندسي من خلال صفحة الاتصال الخاصة بنا أو راسلنا عبر البريد الإلكتروني مباشرة.
