بالنسبة لمناطق العمل المحصورة التي تتطلب رفعًا متكررًا للضوء وتحديد موضع الجزء بدقة،الرافعات الجيبيةهي الانتقال-إلى المعداترافعة كهربائيةأو يتم ربط أدوات الرفع الأخرى بعارضة الرافعة الأفقية. يدور الشعاع بحرية على الأعمدة أو تركيبات الحائط أو حوامل القاعدة المتحركة. يقوم المشغلون بتحريك الرافعة على طول العارضة لنقل الأجزاء بين نقاط الالتقاط والتحرير القريبة.
هذه الرافعات لا تغطي سوى نطاق عمل صغير، وهي مناسبة تمامًا لتغذية الماكينات وأعمال التجميع وصيانة المعدات ونقل المواد في المستودعات. عادةً ما تكون الرافعات العلوية الكبيرة مرهقة ويصعب تركيبها لأعمال الرفع المحلية هذه. إذا كان مصنعك يحتاج فقط إلى رفع مستقر داخل مناطق العمل الضيقة، بدلاً من نقل البضائع عبر ورشة العمل بأكملها،الرافعات الجيبيةسيكون اختيارك الأفضل.
كيف تدعم الرافعة الجيبية التعامل مع المواد؟
A رافعة الجيبيجمع بين ثلاث حركات أساسية:
- الرفع العمودي:الرافعة ترفع وتخفض الحمولة.
- الوضع الأفقي:تحرك العربة الرافعة على طول ذراع الرافعة.
- الدوران:يدور ذراع الرافعة حول هيكلها الداعم.
يعمل الذراع الدوار للرافعة على إنشاء نطاق عمل دائري أو نصف دائري. يتم تحديد تغطيتها حسب نوع التركيب وطول ذراع الرافعة وزاوية الدوران. توفر الرافعات ذات الأعمدة حركة دورانية واسعة، في حين يتم ربط الإصدارات المثبتة على الحائط-مباشرة بجدران المبنى أو الأعمدة بقوس عمل أضيق.
توفر كل وحدة نقطة رفع مخصصة بجوار منطقة عملك مباشرةً. لن يضطر الموظفون إلى مناورة الرافعات العلوية الكبيرة عبر أرضية المتجر فقط لوضع قطع العمل والأدوات والأجزاء.

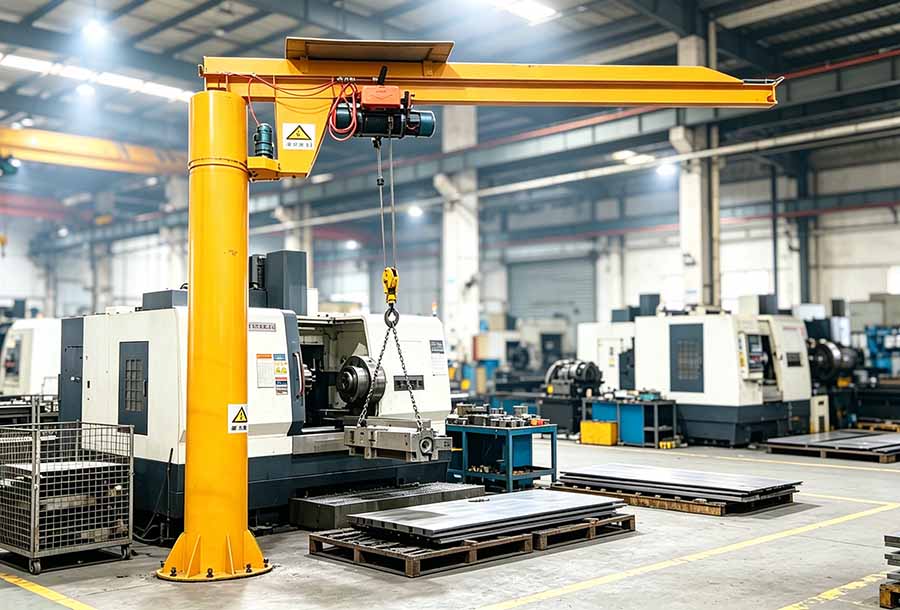

1. أدوات آلة التحميل والتفريغ
تستخدم الرافعات الجيبية على نطاق واسع لتحميل وتفريغ ماكينات CNC. يقوم العمال برفع الفراغات الثقيلة والتركيبات والقوالب على المخارط وآلات الطحن والمطاحن.
يمكن للرافعة الجيبية المثبتة بجانب الماكينة رفع المكون من منصة نقالة أو عربة، وتحريكه عبر دائرة نصف قطرها قصيرة وخفضه على سطح العمل. وهذا يقلل من المناولة اليدوية ويمنح المشغل تحكمًا أفضل في الحمل أثناء تحديد الموقع.
بالنسبة لآلة واحدة أو خلية عمل مدمجة، يمكن أن توفر الرافعة الجيبية-المثبتة على عمود تغطية مخصصة حول محطة العمل. عندما تكون مساحة الأرضية محدودة، يمكن للرافعة الجيبية -المثبتة على الحائط أو على الحائط-استخدام هيكل المبنى دون شغل مساحة أرضية إضافية.

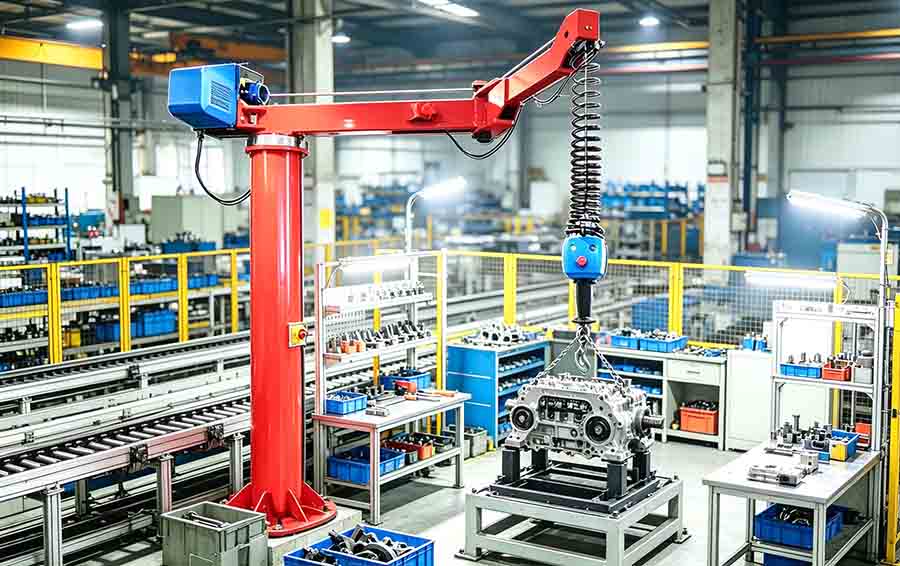

2. دعم خطوط التجميع ومحطات الإنتاج
تعتمد خطوط التجميع أيضًا على الرافعات الجيبية للرفع المتكرر في أماكن العمل الثابتة. يقوم العمال بوضع المحركات وعلب التروس والمضخات وقطع العمل المصنعة والقوالب في مكانها قبل التجميع والتثبيت.
والفائدة الرئيسية هي القرب. يتم وضع الرافعة في المكان الذي يتم فيه الرفع، بحيث يمكن للمشغل نقل الحمولة عبر مسار قصير ويمكن التنبؤ به. وهذا يختلف عن الرافعة الجسرية، المصممة للتنقل عبر مساحة بناء أكبر ويمكن مشاركتها بين عدة فرق إنتاج.
بالنسبة لمحطات عمل الإنتاج، عادة ما تكون عوامل الاختيار الأكثر أهمية هي:
- قدرة الرفع المقدرة
- انتشار الازدهار
- ارتفاع الرفع المتاح
- زاوية الدوران
- تردد الرفع
- تكوين الرفع والتحكم
يتضمن كتالوج الرافعات الجيبية من KNCRANES الدوران اليدوي، والدوران الكهربائي، ونظام التعليق على السكك الحديدية C وحلول السكك الحديدية المصنوعة من سبائك الألومنيوم لتخطيطات محطات العمل المختلفة. ويعتمد التصميم المناسب على الحمولة والحركة المطلوبة والهيكل الداعم.

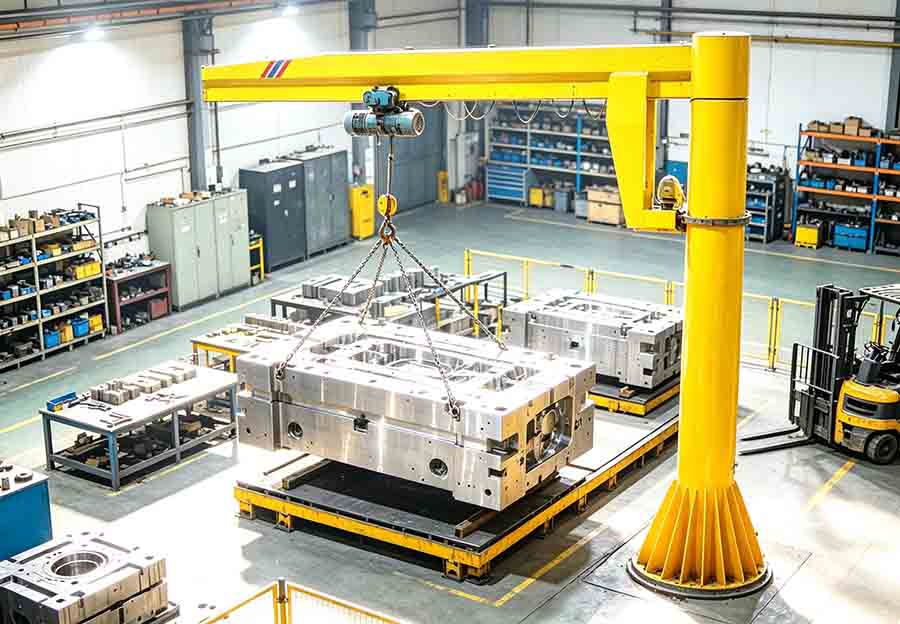

3. التعامل مع القوالب والقوالب
غالبًا ما تتطلب تغييرات القالب والقوالب رفعًا متحكمًا فيه في منطقة محظورة. يمكن تركيب الرافعة الجيبية بجانب آلة التشكيل بالحقن أو الضغط أو محطة القالب أو طاولة الصيانة لرفع هذه المكونات ووضعها في موضعها.
تعتبر الرافعة ذات الذراع المستقيمة- مناسبة عندما يكون مسار الرفع خاليًا. يمكن أن يكون تصميم الذراع المفصلية أو القابلة للطي- أكثر فائدة عندما تعيق الأعمدة أو الأنابيب أو المعدات الأخرى المسار المباشر. يسمح الذراع المفصلي للمشغل بالوصول إلى العوائق ووضع الحمولة بالقرب من الماكينة.
يتطلب هذا التطبيق اهتمامًا دقيقًا بمركز التحميل ووصول ذراع الرافعة وموضع الخطاف. يجب أن تغطي السعة المقدرة الحمولة المرفوعة بالكامل، بما في ذلك أي ملحقات رفع مستخدمة مع القالب أو القالب.
4. المساعدة في أعمال الصيانة والإصلاح
تستخدم أقسام الصيانة الرافعات الجيبية لرفع المحركات والمضخات وعلب التروس وأغطية الآلات وقطع الغيار. قد لا تحتاج هذه الأحمال إلى السفر عبر المنشأة بأكملها، ولكنها قد تظل ثقيلة جدًا أو غير ملائمة للتعامل اليدوي الآمن.
يمكن نقل الرافعة الجيبية المحمولة بين نقاط الصيانة عند تغيير مواقع الرفع. يستخدم التصميم المثبت على عمود متنقل-قاعدة متحركة ويمكن نقله برافعة شوكية أو بالوسائل اليدوية، وفقًا لتعليمات التشغيل الخاصة بالشركة المصنعة وظروف الموقع.
تعد الرافعات الجيبية المثبتة على الأرضية -والجدران- مناسبة بشكل أفضل لمناطق الصيانة ذات نقاط الرفع المستقرة والمتكررة. ويمكن أن تظل متاحة بجانب طاولة الإصلاح أو منطقة الخدمة أو منطقة الوصول إلى المعدات.
قبل اختيار الطراز المتنقل، يجب على فريق الموقع التأكد من حالة الأرضية، واستقرار القاعدة، ومتطلبات العجلات أو قفل العجلات، وسعة الحمولة، ومظروف التشغيل الكامل. لا تلغي إمكانية التنقل الحاجة إلى الرفع المتحكم فيه ومسار التحميل الواضح.
5. تحسين المستودعات والتحميل-التعامل مع الإرساء
الرافعات الجيبيةتُستخدم في المستودعات ومناطق التحميل لنقل الأحمال الصغيرة أو المتوسطة الحجم-بين المنصات والمركبات ومقاعد العمل وأماكن التخزين. يمكن للرافعة المثبتة بالقرب من نقطة التحميل أن تقلل من الحاجة إلى الرفع اليدوي وتجعل المناولة المحلية المتكررة أكثر اتساقًا.
تعتبر النماذج المثبتة على الحائط-مفيدة على طول حافة المستودع أو منطقة التحميل لأنها تحافظ على مساحة أرضية قيمة. يمكن للنماذج المثبتة على الأرض- أن توفر تغطية أوسع حيث يجب أن تخدم الرافعة عدة مواقع قريبة. تعتبر الرافعات الجيبية المتنقلة مناسبة عندما تتغير نقطة الرفع بانتظام ويظل نطاق الحمولة ضمن حدود التصميم.
A رافعة الجيبلا تعد بديلاً للرافعة العلوية-الطويلة عندما يتعين نقل المواد عبر مستودع كبير. تتركز قيمتها، أشر إلى -إلى-نقطة التعامل داخل منطقة محددة.
6. خدمة المناطق الصناعية الضيقة أو المزدحمة
A رافعة الجيبغالبًا ما يتم اختياره عندما يجعل تخطيط المبنى نظام الرافعة الأكبر غير عملي. إنه ذو هيكل مدمج ويمكن تركيبه على آلة أو جدار أو عمود أو أساس مخصص، اعتمادًا على الطراز.
يمكن للرافعات الجيبية المثبتة على الحائط-تقليل إشغال الأرضية. يمكن للرافعات الجيبية المفصلية العمل حول العوائق. يمكن أن تدعم حلول القضبان C- والسكك الحديدية المصنوعة من سبائك الألومنيوم عملية رفع محطة العمل المتحركة بشكل أخف وزنًا- حيث يتطلب الأمر ترتيب تعليق مرن.
وهذا يجعل الرافعات الجيبية مناسبة لورش العمل ذات المعدات المتقاربة، ومناطق الخلوص المنخفض-، ومحطات الإصلاح وخلايا الإنتاج حيث تكون مهمة الرفع محلية ولكن متكررة.
7. دعم العمليات الصناعية المتخصصة
الرافعات الجيبيةيمكن تكييفها مع البيئات الصناعية المختلفة وطرق الرفع. اعتمادًا على التطبيق، قد يتم تجهيز النظام برافعة سلسلة كهربائية، أو رافعة حبل سلكي، أو جهاز رفع يدوي أو مرفق متخصص في التعامل مع الأحمال-.
يغطي كتالوج KNCRANES العديد من التكوينات، بما في ذلك:
- رافعات ذراعية -ذكية قابلة للطي
- رافعة قابلة للطي-رافعات ذراعية
- سبائك الألومنيوم السكك الحديدية الأذرع الدوران
- C-أذرع إدارة التعليق للسكك الحديدية
- أذرع الدوران اليدوية
- أذرع الدوران الكهربائية
- أذرع الدوران المثبتة على الحائط-
- عمود متحرك- مثبت على أذرع الدوران
هذه التكوينات ليست قابلة للتبديل في كل حالة. يجب أن يتطابق النموذج الصحيح مع الحمل ودورة الرفع والتوعية ومتطلبات التدوير وطريقة التثبيت وبيئة العمل.
ما هو نوع الرافعة الجيبية المستخدمة لكل تطبيق؟
|
متطلبات التطبيق |
اختيار رافعة الجيب المشتركة |
سبب |
|
محطة عمل ثابتة واحدة بمساحة أرضية مفتوحة |
رافعة جيبية-مثبتة على عمود أو على الأرض-مثبتة |
يوفر تغطية مخصصة ويمكن تصميمه للدوران على نطاق واسع |
|
محطة عمل بجوار جدار أو عمود قوي |
رافعة جيبية -مثبتة على الحائط |
يستخدم الهيكل الحالي ويقلل من إشغال الأرضية |
|
صف طويل من الآلات أو محطات العمل |
حل قائم على الحائط-والسفر أو السكك الحديدية- |
يوسع منطقة الرفع على طول مسار محدد |
|
العوائق القريبة من نقطة الرفع |
رافعة ذراع مفصلية أو قابلة للطي- |
يساعد على وضع الخطاف حول العوائق |
|
نقاط الرفع التي تتغير بين محطات العمل |
عمود متنقل-رافعة جيبية محمولة أو محمولة |
يمكن نقلها عند تصميمها وتشغيلها للتنقل |
|
-رفع محلي عالي التردد |
رافعة ذراعية دوارة كهربائية مع رافعة كهربائية مناسبة |
يدعم التشغيل المتكرر وتحديد المواقع المتحكم فيها |
|
الأحمال الخفيفة تتطلب حركة يدوية سلسة |
الحل اليدوي أو سبائك الألومنيوم السكك الحديدية الجيب |
يقلل من تعقيد النظام غير الضروري مع الحفاظ على قدرة الرفع المحلية |
ما الذي يجب عليك التحقق منه قبل اختيار الرافعة الجيبية؟
يتم تحديد الرافعة الجيبية الأكثر ملاءمة من خلال مهمة الرفع، وليس من خلال القدرة وحدها. قبل طلب التصميم أو عرض الأسعار، قم بتأكيد المعلومات التالية:
- الحمل المقدر:قم بتضمين حمولة ووزن الرافعات أو الأغلال أو عوارض الرفع أو الملحقات الأخرى.
- انتشار الازدهار:قم بالقياس من المحور أو نقطة التثبيت إلى أبعد موضع تحميل مطلوب.
- ارتفاع الرفع:قم بتأكيد ارتفاع الخطاف المطلوب ومساحة الرأس المتاحة.
- زاوية الدوران:قرر ما إذا كانت منطقة العمل تحتاج إلى قوس محدود أو دوران أوسع.
- طريقة التركيب:تحقق مما إذا كانت الرافعة سيتم تركيبها على الأرضية-أو على الحائط-أو على السكك الحديدية-المعلقة أو المتحركة.
- دورة العمل:اذكر عدد عمليات الرفع المتوقعة خلال وردية العمل النموذجية.
- الرفع والتحكم:حدد رافعة كهربائية أو رافعة حبل سلكي أو جهاز يدوي، بالإضافة إلى قلادة أو جهاز تحكم عن بعد حسب الحاجة.
- بيئة العمل:تحديد التعرض الخارجي، والغبار، والرطوبة، وتغير درجات الحرارة، والظروف المسببة للتآكل أو غيرها من المتطلبات الخاصة.
بالنسبة للرافعة الجيبية-المثبتة على الأرض، يجب تصميم الأساس وترتيب المرساة بما يتناسب مع هيكل الرافعة وأحمال التشغيل. بالنسبة للرافعة الجيبية المثبتة على الحائط-، يجب فحص الجدار أو العمود الموجود للتأكد من قوته وثباته قبل التثبيت. يتطلب الطراز المتنقل أيضًا أرضية مناسبة وإجراءات تشغيل مستقرة.
سلامة الرافعة الجيبية وحدود التشغيل
تم تصميم الرافعات الجيبية للرفع الرأسي المتحكم فيه. يجب على المشغلين توسيط الخطاف فوق الحمولة، وتجنب السحب الجانبي وعدم تجاوز السعة المقدرة أبدًا. يجب أن يظل مسار الدوران ومنطقة هبوط الحمولة خاليين من الأشخاص والعوائق.
يجب أن تشمل الفحوصات الروتينية ذراع الرافعة أو العمود أو أقواس التثبيت ومسامير التثبيت والرافعة والعربة ومزلاج الخطاف وأدوات التحكم ومفاتيح الحد والتوقف في حالات الطوارئ. يجب أن يتبع جدول الفحص والصيانة دليل المعدات والمتطلبات المحلية المعمول بها.
تعمل الرافعة الجيبية على تحسين كفاءة المناولة فقط عندما يتم اختيار نظام الرفع وتركيبه وتشغيله بشكل صحيح. يقلل التصميم المناسب من التعامل اليدوي غير الضروري مع الحفاظ على منطقة عمل يمكن التنبؤ بها والتحكم فيها.
خاتمة
الرافعات الجيبيةاعتني بالرفع الموضعي بجوار محطات الماكينات وخطوط التجميع ومناطق الخدمة والمستودعات وخلجان التحميل. تتيح الإطارات المدمجة وأذرع الرافعة الدوارة وتغطية العمل المخصصة لهذه الوحدات إكمال عمليات الرفع القصيرة المتكررة-مع تحديد المواقع بدقة.
اختر الرافعة الجيبية الخاصة بك عن طريق التحقق من سعة الحمولة، وامتداد ذراع الرافعة، وارتفاع الرفع، ونطاق الدوران، ودورة العمل وظروف التثبيت في الموقع. تتعامل الرافعات الجيبية المفصلية والمتنقلة -المثبتة على الأعمدة، والمثبتة على الحائط-، والسكك الحديدية-، مع تخطيطات مختلفة لورشة العمل ومتطلبات مناولة المواد.
سواء كنت تقوم بإنشاء محطة عمل جديدة-أو ترقية معدات الرفع الحالية، أرسل إلى KNCRANES مواصفات الحمولة ومدى وصول ذراع الرافعة وارتفاع الرفع وتفاصيل الموقع. سيقوم فريقنا الهندسي بإعداد إعداد رافعة ذراعية متطابقة مصممة خصيصًا لاحتياجات الإنتاج الفعلية الخاصة بك.
