تُعرف الرافعة العلوية أيضًا باسم الرافعة الجسرية. كثيرا ما نراهم فوق غرف العمل. إنهم دائمًا ينقلون البضائع بسلاسة ومنظم. قد يكون لدى الكثير من الناس سؤال: "كيف تعمل الرافعة العلوية؟" هذا السؤال مثير للاهتمام للغاية. يمكن أن يكون فهم الإجابة على هذا السؤال مفيدًا عند اختيار الخيار المناسبرافعة علويةلمكان عملك. بعد ذلك، سوف نقوم بتحليل المكونات ومبدأ تشغيل الرافعة العلوية.
مكونات الرافعة العلوية
1. الجسر
الجسر هو العارضة الأفقية الرئيسية التي تمتد على منطقة العمل. إنها تحمل العربة وتدعمها الشاحنات النهائية.
- جسر بعارضة واحدة: يستخدم عارضة جسر واحدة.
- جسر العارضة المزدوجة: يستخدم عارضتين من الجسور لتحقيق قوة وثبات فائقين.
2. الرافعة
الرافعة هي قلب عملية الرفع. إنه المكون الذي يرفع ويخفض الحمل فعليًا. يمكن تشغيل الرافعات بواسطة سلاسل كهربائية أو حبال سلكية، ولكل منها مميزاتها الخاصة فيما يتعلق بسعات وسرعات التحميل المختلفة.
3. العربة
العربة هي المجموعة التي تحتوي على الرافعة وتحركها ذهابًا وإيابًا على طول عوارض (عوارض) الجسر. تُعرف هذه الحركة بالسفر المتقاطع.
4. نهاية الشاحنات
تقع الشاحنات النهائية عند طرفي الجسر، وتدعم هيكل الرافعة بالكامل. وهي تحتوي على العجلات التي تسمح للرافعة بأكملها بالتحرك على طول قضبان المدرج المثبتة على الهيكل الداعم للمبنى. وتسمى هذه الحركة بالسفر الطويل.
5. المدرج
المدرج هو نظام المسار الثابت، وعادة ما يتم تركيبه على أعمدة المبنى أو هيكل الدعم، الذي تتحرك عليه الرافعة. إنه يوفر مسارًا مستقرًا ودقيقًا للحركة الطولية للرافعة.
6. الضوابط
يتم تشغيل الرافعة عبر نظام التحكم. يمكن أن تكون هذه محطة معلقة (وحدة تحكم معلقة يستخدمها المشغل من الأرض)، أو جهاز تحكم عن بعد لاسلكي لمزيد من الحرية والسلامة، أو كابينة المشغل مثبتة على الرافعة نفسها.
تصنيف وتطبيق الرافعات العلوية
- أعلى تشغيل الرافعات العلوية:النوع الأكثر شيوعا. يعمل جسر الرافعة على قضبان مثبتة أعلى عوارض المدرج. إنها توفر أعلى ارتفاعات للرفع وهي مصممة لتطبيقات الخدمة الشاقة-.
- الرافعات العلوية المعلقة:تعمل عجلات جسر الرافعة على الحافة السفلية لعارضة المدرج، والتي غالبًا ما تكون مدعومة بهيكل السقف. يعد هذا التصميم ممتازًا للمنشآت ذات الإرتفاع المنخفض أو لأنظمة الرافعات المتعددة-.

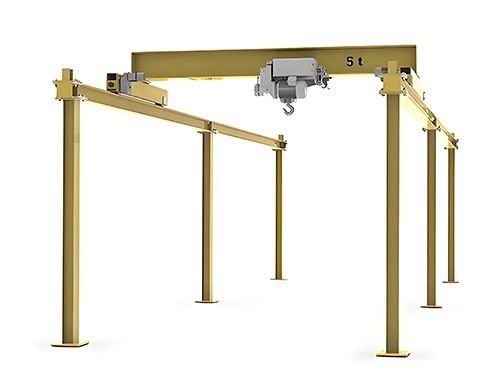

- رافعة جسرية قائمة بذاتها:رافعة علوية-ذاتية الوقوف، وهي نوع خفيف الوزن من الرافعات الجسرية التي تستخدم وصلات مرنة وغير مقيدة بعوارض السقف. إنها مناسبة لورش العمل حيث لا يدعم السقف تركيب الرافعات الجسرية.
مبدأ عمل الرافعة العلوية
في الواقع، مبدأ عمل الرافعة العلوية بسيط للغاية. وكما نرى فإن الكمرات الطرفية الموجودة على طرفي إطار الجسر تدفع العارضة الرئيسية للتحرك ذهاباً وإياباً على طول المسار، وبالتالي تحقيق عملية الرفع والتحريك والخفض.
هناك ثلاث طرق للحركة:
1. الحركة العمودية لأعلى ولأسفل:يقوم خطاف حبل السلك الفولاذي برفع البضائع ونقل المواد لأعلى ولأسفل.
2. الحركة الجانبية اليسرى واليمنى:يقوم خطاف حبل السلك الفولاذي برفع البضائع ونقل المواد على طول العارضة الرئيسية إلى اليسار واليمين.
3. الحركة الطولية الأمامية والخلفية:يرفع خطاف حبل السلك الفولاذي البضائع ويظل ثابتًا، بينما يتحرك الشعاع الرئيسي ذهابًا وإيابًا على طول المدرج.
لقد خلقت اتجاهات الحركة المرنة هذه المرونة واستخدام المساحة للرافعة العلوية.
كيفية اختيار الرافعة العلوية المناسبة لاحتياجاتك
فهم كيف أرافعة الجسرالأعمال هي الخطوة الأولى. التالي هو اختيار الخيار المناسب لتطبيقك المحدد. خذ بعين الاعتبار هذه العوامل:
• الحمولة:ما هو الحد الأقصى للوزن الذي تحتاج إلى رفعه؟
•فترة:ما هي المسافة المطلوبة بين عوارض المدرج؟
• رفع الرفع:أقصى مسافة يجب رفع الحمولة بعد رفعها؟
• تردد العمل:كم مرة تعمل الرافعة العلوية؟
• بيئة العمل:هل تعتبر ورشة العمل اليومية بيئة خاصة؟
غالبًا ما يكون الحل الأفضل هو الحل المخصص. في KINO CRANES، نحن لا نبيع الرافعات فحسب؛ نحن نقدم حلول رفع مخصصة. يمكننا تصميم رافعة تتكامل بشكل مثالي مع سير عملك.
